高周波加熱ヒートロール外部加熱型
ハイデックが独自に開発した、ヒートロール用加熱システムです。

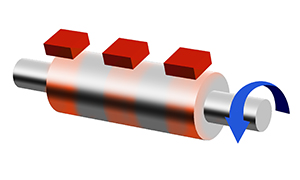

ロール外部にＩＨコイルを非接触で設置し、誘導加熱でロール自体をヒーター化するシンプルで熱効率の良いヒートロールです。
従来方式のようにロール内部に熱源を挿入する必要が無く、ロール本体の加工工数を削減。ロールの軽量化・コスト削減・納期短縮が可能です。
また、既存ロール等の設備にも簡単に装着可能で、大径・小径の加熱制限も減少します。加熱設備のみの提供も可能ですので、貴社の既存・新規設備に御活用下さい。
特長
- 熱効率・力率とも90%以上の加熱効率が良い加熱方法ですので、省エネに貢献します。
- 条件次第では貴社既存ロールを簡単にヒートロールへ転換可能です。
- 入力電源は3φ200vで工場電源が容易に使用可能です。
- ロール本体の工数及びコスト削減。従来に比べ納期短縮が可能です。
- ロールから独立した加熱装置として制作しますので、メンテナンス用予備ロールの必要性が軽減できます。
- 均温精度が高い場合はロールにヒートパイプ又はジャケット構造にして、ロールの均熱精度を
高めます。 - 軸部への熱伝導が少なく、高温仕様の場合ベアリングの選定が容易になります。
- ロール表面から加熱する事で、昇温速度が早く、温度制御性も良くなります。
用途事例

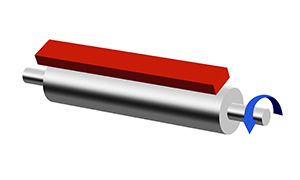

小径・細長ロール
50φ程度の細いロールでも加熱が出来ます。

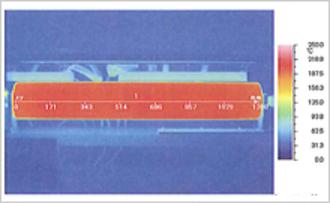

高性能均熱ロール
コイル毎に個別制御する事やロール内部の熱媒構造で、温度精度の高いヒートロールを実現します。

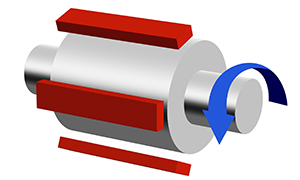

無垢ロール
高ニップ対応の大径無垢ロールでも、外部に熱量を追加できるので加熱可能。

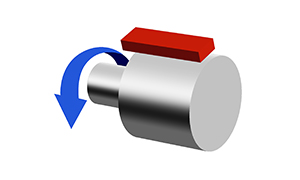

片持ちロール
小径な片持ちで面長が短いロールでも加熱対応可能です。

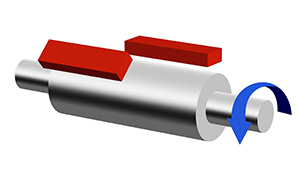

クラウン化ロール
部分的に加熱制御する事で、ロールのクラウン化が容易に実現します。

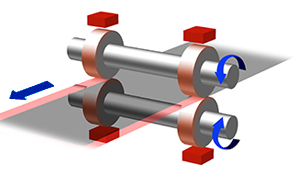

熱シーラーロール（端部熱圧着）
フィルムの部分ラミネート用小径ロールを加熱する事で、熱シーラーのライン化が可能。

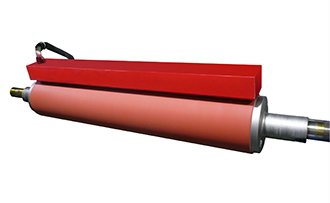

※その他 ゴムやテフロン表面加工のロールにも加熱対応可能です。
主な用途
| ラミネートロール | 乾燥ロール |
| コーターロール | エンボスロール |
| 予熱ロール | カレンダーロール |
| 高ニップ圧無垢ロール | 片持ちロール |
| シールロール | フォーミンブロール |
| ゴムロール | テフロン溶射ロール |
※ロール素材はスチール材に限ります。

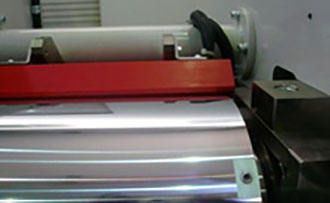

設置事例
