低周波誘導加熱ロール(SHR)内部加熱型
低周波による安定した温度保持と、
省エネ設計によるメンテナンスフリーを実現！
ヒートパイプの採用により優れた均熱性能です。
SHR（スーパーヒートロール）ローラーは、ヒートパイプの持つ高い熱伝導率を応用したローラーです。
ローラーの肉厚部に多数の小径ヒートパイプが特殊な方法で十分密着するよう組み込まれ、各々のヒートパイプには、作動流体が高真空で封入されています。
ローラー内部に誘導コイルを設置し、商用電源を印可すればローラーの内面が発熱し、ローラー表面に熱伝導すると同時にヒートパイプの作動流体が加熱され蒸発します。
ローラーに埋め込まれた制御用温度センサー（熱電対）でローラーの温度を検出し、誘導コイルへの電力を調節すればローラー表面温度が一定に保持されます。
ローラーの表面で温度差が生ずれば、ヒートパイプの高温域の蒸気が低温域に移動し、凝縮して潜熱を放出しローラー表面温度が均熱化されます。
特長
- 温度分布精度が非常に優れている。
- 使用温度範囲（±1.5～2°C、50～230°C）
- 温度分布精度の寿命が長い。（適切な温度範囲と作動流体を選択すれば、半永久的）
- 無効長が短い（両端各々75～100mm）
- 温度応答性に優れているため高精度な温度制御が可能。
主な用途
| カレンダー | シーズニング |
| ラミネーター | コーターロール |
| 予熱ロール | エンボスロール その他 |
安定した昇温特性

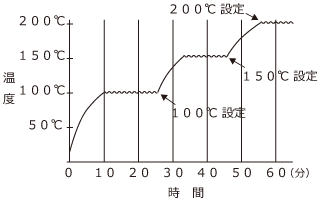

昇温特性（参考例）

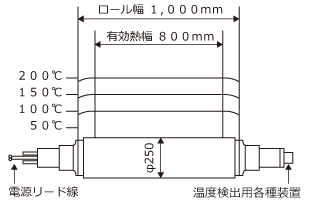

温度分布 ロール（参考例）
